卷管縱焊縫簡介

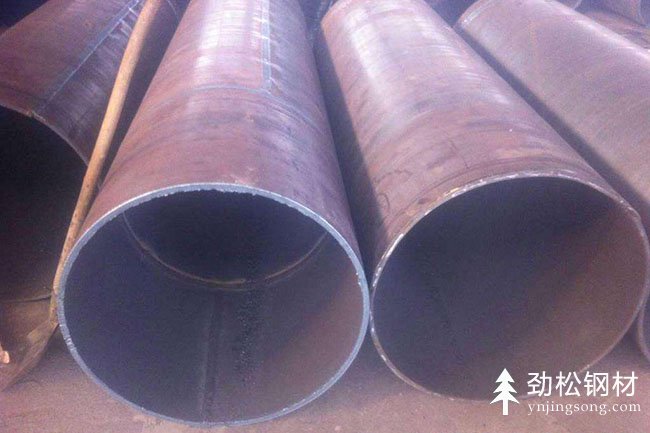

　　卷管縱焊縫是指沿著構件長度方向的焊縫卷管，縱向焊縫與橫向焊縫區別：縱向焊縫是與鋼管軸線相平行的焊縫，橫向焊縫是與鋼管軸線相垂直的焊縫。對口時管材縱向焊縫應擺放在上方左右45度方向，相鄰兩管之間縱向焊縫應錯開不小于300mm。橫向焊縫是焊縫傾角在0~5度，焊縫轉角在70~90度的平焊位置施焊的焊縫。



卷管縱焊縫注意事項

　　1、卷管所有焊縫必須經過煤油滲透試驗合格。

　　2、卷管要按規定檢查圓弧度、端面偏差、平直度等細節。

　　3、卷管組對時，兩縱縫間距要大于100mm。支管外壁距焊縫不能小于于50mm。

　　4、卷管的同一筒節上的縱向焊縫不宜大于兩道，兩縱縫間距不宜小于200mm。

　　5、焊縫不能雙面成型的卷管，當公稱直徑大于或等于600mm時，宜在管內進行封底焊。

　　6、在卷管加工過程中，應防止板材表面損傷。對有嚴重傷痕的部位必須進行修磨，使其圓滑過渡，且修磨處的壁厚不得小于設計壁厚。



　　現場制作的管架嚴格按規范和圖紙進行，并涂漆保護，對拉桿吊架和彈簧吊架的吊耳支撐，應按鋼結構制作標準進行焊接并進行100%的滲透或磁粉探傷。
