鈑金加工折彎圖紙簡介

　　圖紙是進行鈑金加工的重要指導資料，所以對于鈑金加工圖紙的理解和分析十分關鍵。鈑金折彎圖紙的觀看與機械視圖很相似。通俗來說，鈑金折彎和紙箱的折疊很相似，可以將紙箱展開視為鈑金展開圖，而折彎就是將紙皮折成紙箱的形狀。對于鈑金折彎圖紙的觀看方法，下面鈑金加工網就來具體介紹一下。



鈑金加工折彎圖紙講解

　　1、鈑金折彎圖紙有可能是第一視角或者是第三視角，在看圖的時候首先應該區分是第一視角還是第三視角。國標的標題欄內沒有第幾角法符號，國標規定按第一角法畫圖、看圖。遇到國外的圖紙，要看清楚標題欄角法符號。下圖，是第一、三角法視圖符號。

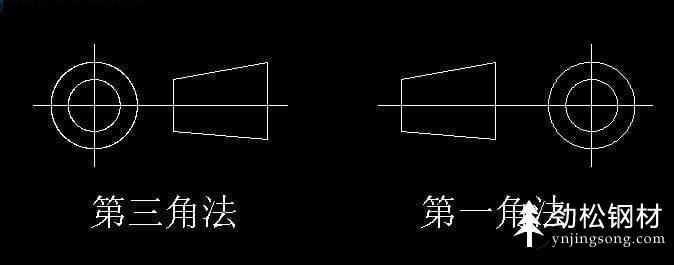

    （圖1）第一角法、第三角法符號


    　　我國圖紙標準為第一視角，在看圖的時候只要根據投影規律就可以清楚的看懂圖紙。如果是第三視角的鈑金加工圖紙，就需要根據圖上標明是哪面的，就放哪邊看。例如，左邊看過去的影象就放左邊，與第一視角的看圖正好相反。

    看標題欄，還有一項需要注意的就是材料和板厚。折彎要根據板厚信息調整折彎下模的。這點不能忘記。

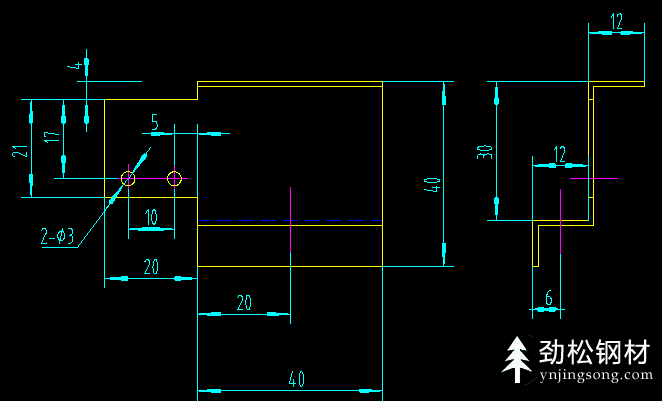

    （圖2）鈑金加工圖紙實線和虛線的意義


    折彎前一定要確認圖紙與索要折彎工件是否一致。

　　2、將折彎工件按照主視圖擺放，注意拉絲或毛刺方向，便于辨別方向，同時容易檢驗圖紙是否正確。

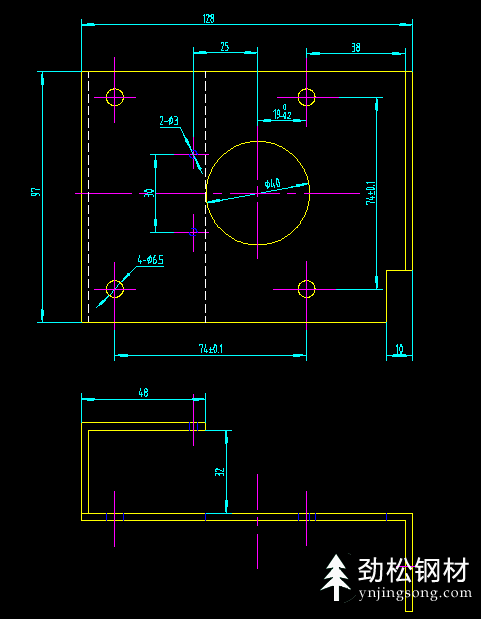

    （圖3）鈑金主視圖看圖


　　3、看圖紙時要看整體，不能忽略局部。有的產品因結構原因，局部需要折彎的部分不能在正常的三視圖上展現，就需要用局部視圖。

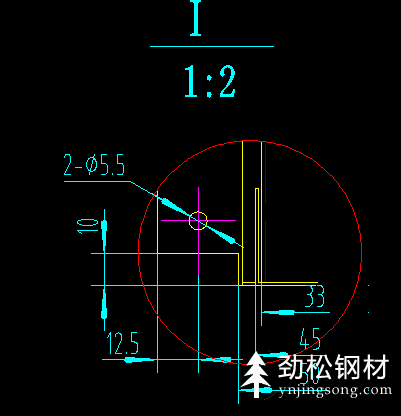

  （圖4）局部鈑金視圖


　　4、要看清鈑金加工圖紙折彎邊線，是實線還是虛線。實線代表折彎向上折，虛線代表板厚，即看不到的那面，所以向下折。

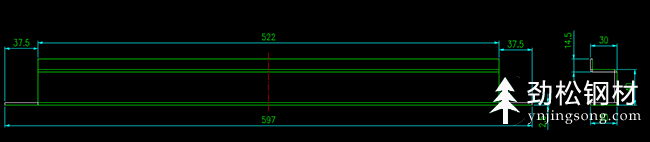

  （圖5）三維軟件畫的鈑金加工圖紙


 　　由于現在鈑金加工圖紙有很多是某一款三維軟件出的，所以，有時折彎邊線有切線蓋住了虛線。使我們看不清向上折彎還是向下折彎，這時要配合側視圖來看折彎方向。
